ТЗ на  топлива подачи клапан электромагнитный

Додаток А
Габаритні та приєднувальні розміри

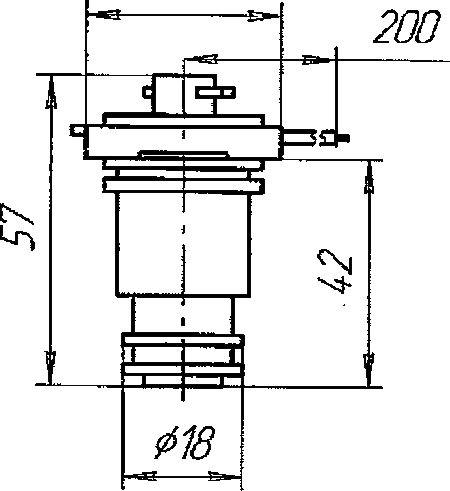

Мал. 1 — Габаритні та приєднувальні розміри

1 НАЙМЕНУВАННЯ, ШИФР ДКР

1.1 Найменування ДКР — розробка клапана електромагнітного керування витратою палива.

2 ЦІЛЬ ВИКНАННЯ ДКР, НАЙМЕНУВАННЯ І ІНДЕКС

2.1 Ціль ДКР — розробка електромагнітного клапана керування витратою палива.

2.2 Найменування зразка — електромагнітний клапан (далі по тексту — клапан).

2.3 Клапан призначений для керування витратою палива.

3 ТАКТИКО-ТЕХНІЧНІ ВИМОГИ

3.1 Склад виробу
Клапан повинен складатися з двох частин — електромагнітної і паливної, зібраних в один пристрій. Електромагнітна частина повинна представляти собою плунжерний електромагніт, якір якого жорстко з`єднаний зі спеціальним пристроєм паливної частини.
В комлект серійної поставки клапана входять:

  1. клапан — 1 шт.
  2. паспорт — 1 екз.
  3. керівництво по експлуатації — 1 екз.

ПРИМІТКА:
Керівництво по технічній експлуатації постачається по узгодженню між отримувачем і виробником клапана.

3.2 Вимоги по призначеннню

3.2.1 Клапан електромагнітний повинен бути нормально-закритого типу. При подачі напруги від широтно-імпульсного модулятора на обмотку клапана якір під дією електромагнітного поля повинен переміщуватися зі змінною скважністю, забезпечуючи проходження потрібного об`єму робочого тыла через прохідний отвір запірного пристрою.

3.2.2 Живлення електромагнітного клапана — від електронного регулятора широтного-імпульсним сигналом з напругою (27±10%) В. Робота клапана при зниженій напрузі живлення перевіряєтья в комплекті з широтно-імпульсним модулятором.

Додаток А
Габаритні та приєднувальні розміри

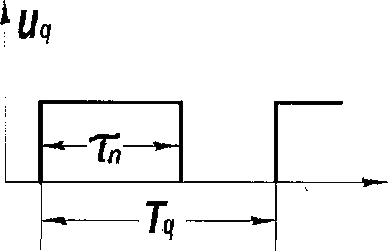

Мал. 2 – Форма імпульсів напруги живлення клапана

Широтно-імпульсний сигнал характеризується коефіцієнтом заповнення імпульсів q і частотою слідування імпульсів f0=40Гц±10%.
Коефіцієнт заповнення імпульсів визначається формулою:
q=(τn/Tq)⋅100%,
де τn і Tq — відповідно тривалість і період імпульсів напруги Uq в відповідності з додатком А.

3.2.3 Система проводки — двухпровідна. Кількість обмоток — одна.

3.2.4 Споживаємий струм — 0,75 А, не більше.

3.2.5 Діаметр прохідного отвору — 0,7 мм.

3.2.6 Тиск робочого тіла — 20 кгс/см2, не більше.

3.2.7 Робоче тіло: паливо ТС-1 ДСТУ 320.00149943.0011-99 (або ГОСТ 10227-2013); РТ ДСТУ 320.00149943ю007-97 (або ГОСТ 10227-86); «нафтил» ТУ №38.38.001244; Т6 ГОСТ 12308-89; Jet A1 (по специфікації DEF STAN 91-91).
Навколишнє середовище :— повітря.

3.2.8 Робочий діапазон температур робочої рідини :— від мінус 50°C до плюс 90°C.
Короткочасно до 30 хв у кінці ресурса допускається підвищення температури робочої рідини до 140°C (допускається підтверждення інженерним аналізом по аналогам).

3.3 Вимоги по радіоелектронному захисту
Вимоги не пред`являются.

3.4 Вимоги по живочості та стійкості до зовнішніх впливаючих факторів.

3.4.1 Вимоги до зовнішніх впливаючих факторів приведені в таблиці 1.

Таблиця 1 — Вимоги до зовнішніх впливаючих факторів

Зовнішній впливаючий фактор (ЗВФ) Характеристики ЗВФ Максимальне значення ЗВФ
Синусоїдальна вібрація Амплітуда прискорення, м-2с (g) 147,1 (15)
Амплітуда переміщення, мм 1
Діапазон частот, Гц 25 – 2200
Акустичний шум Діапазон частот, Гц 50 – 10000
Рівень звукового тиску (відносно 2⋅10-5 Па), дБ 145
Механічний удар Пікове прискорення, м-2с (g) 491 (50)
Тривалість процесу, мс 1 – 50
Кількість ударів 12
Лінійне прискорення Значення лінійного прискорення, м-2с (g) 147 (50)
Температура навколишньго середовища
підвищена робоча, °C +90
гранична, °C +100
знижена робоча, °C мінус 50
Вологість Верхнє значення температури, °C 35
Підвищена відносна вологість, %, не менше 100
Туман морський Водність, г/ш3 2 – 3
Температура 40
Роса і зледеніння Температура, °С мінус 20 – 30
Підвищена відносна вологість, %, не менше 95
Тиск, кПа (мм рт. ст.), не менше 22,7 (170)
Пісок, пил Масова концентрація суміші, г/м</td> 3
Температура, °С 55
Відносна вологість, %, не більше 50
Швидкість циркуляції, м/с 0,5 – 1
Плісняві гриби Температура, °С 29
Відносна вологість, % 95 – 98

3.4.2 Матеріали та покриття клапана повинні бути стійкими до впливу штатних дезінфікуючих, дегазуючих, дезактивуючих і дезінсекціючих речовин, води, мастил та авіаційних палив.
Стійкість клапана до впливу засобів дегазації, дезактивації, дезінфекції і дезинсекції підтверджується довідкою про стійкість матеріалів та покриттів.

3.4.3 Клапан повинен бути всекліматичного виконання категорії В2 по ГОСТ 15150-69.

3.5 Вимоги до надійності

3.5.1 Показники надійності клапана (збереження, безвідмовність, довговічність) повинні відповідати значенням, вказаним в таблиці 2.

Таблиця 2 — Номенклатура і числові значення показників надійності клапана

Найменування показника Значення показника
Вірогідність невиникнення відмови за час зберігання в періодміж регламентними перевірками впродовж трьох років зберігання (збереження) 0,998
Вірогідність безвідмовної роботи за час і = 7 ч (безвідмовність) 0,997
Призначений ресурс (довговічність), години 165
Призначений термін служби (довговічність), роки 31
Примітка:
1) Призначений ресурс включає в себе: 10 год. безперервної роботи; 155 год.  технологічна наробітка на заводі-виробнику, а також при регламентних роботах і контрольних перевірках.
2) Час безперервної роботи клапана підтверджується разовими стендовими випробуваннями впродовж 10год.

3.5.2 Критерії відмов
Під відмовою клапана розуміється невиконання хоч однієї з вимог, вказаних в 3.2.1 – 3.2.5 дійсного ТЗ.

3.5.3 Оцінка показників надійності

3.5.3.1 Показник безвідмовності підтверджується розрахунковим та експериментальним методами.

3.5.3.2 Показник зберігаємості та довговічности підтверджується експериментальним методом (по результатам випробувань).

3.5.3.3 Планування об'єма випробуваннь для підтвердження заданої надійності виконувати при α = β = 0,2 і Tпр/Tбр = 2 у відповідності з ГОСТ В 57.304-76.
Підтвердження вірогідності та безвідмовної роботи за час 10 год. виконувати згідно методики вказанної в ГОСТ 27.410 приі α = β = 0,2 і Tα/Tβ = 2.

3.6 Вимоги до ергономіки та технічної естетики
Маркування клапана повинне розміщуватися в місцях, зручних для зорового сприйняття.

3.7 Вимоги по експлуатації, зручності технічного обслуговування, ремонту.

3.7.1 Клапан ремонту не підлягає.

3.7.2 Режими роботи клапана
Час безперервної роботи – 10 год. Кількість включень – не обмежена. Режим роботи – довготривалий.

3.7.3 Клапан не повинен потребувати підрегулювання у експлуатації при зміненні атмосферних умов.

3.7.4 Експлуатаційна документація повинна бути виконана в відповідності з ЄСКД і ГОСТ 18675, ГОСТ 27693.

3.7.5 Клапан повинен бути розрахований на проведення наступних видів контролю:
- вихідного на підприємстві-виробнику клапана;

3.8 Вимоги по транспортуванню і зберіганню

3.8.1 Клапан повинен бути розрахований на транспортування усіма видами транспорту в жорсткій негерметичній упаковці (пакувальному ящику) без обмеження швидкості та відстані, при умові що по механічному удару багатократної дії транспортні перегрузки не перевищують 15g при тривалості ударного прискорення 15 мс. Число ударів – 2000.

3.8.2 Клапан повинен бути стійким до зберігання в заводській упаковці в капітальних неопалюємих приміщеннях при відсутності корозійного середовища, тряски і вібрації.

3.9 Вимоги побезпеці та екологічному захисту
Вимоги не пред`являються.

3.10 Вимоги позабезпеченню режиму таємності
Вимоги не пред`являються.

3.11 Вимоги по протидії іноземним технічним розвідкам
Вимоги не пред`являються.

3.12 Вимоги по стандартизації і уніфікації
В конструкції клапана повинні бути максимально використані стандартні, уніфіковані вузли, елементи, деталі та матеріали.

3.13 Вимоги по технологічності
При розробці клапана повинно максимальне використання прогресивних технологічних процесів, застосовуватися уніфіковане та типове обладнання,технологічна оснастка. Вимоги до кількісних показників рівня стандартизації і уніфікації не пред`являються.

3.14 Конструктивні вимоги

3.14.1 Конструктивно клапан повинен бути виконаний в одному корпусі. Габаритні і приєднувальні розміри клапана повинні відповідати габаритному кресленню (вимоги згідно додатку А).

3.14.2 Електричне підключення клапана повинне відповідати схемі електричній клапана.

3.14.3 Опір обмотки клапана у всіх умовах експлуатації повинен бути 14±3,0 Ом;

3.14.4 Електрична ізоляція повинна витримувати без пробою на протязі 1хв вплив змінного струму частотою 50 Гц від джерела, потужністю не менше 0,5 кВ⋅А,напруга:

  • в нормальних кліматичних умовах в холодному стані, В — 250;
  • при підвищеній вологості, В — 125;
  • після ресурсних випробувань в нормальних кліматичних умовах, В — 125.

3.14.5 Електричний опір ізоляції між струмоведучими ланцюгами і корпусом, атакож між роз`єднаними ланцюгами повинний бути:

  • в нормальних кліматичних умовах, МОм, не менше, — 20;
  • при підвищеній температурі, МОм, не менше, — 2;
  • при підвищеній вологості, МОм, не менше, — 1;
  • після ресурсних випробувань в нормальних кліматичних умовах, МОм, не менше, — 2.

Напруга постійного струму при зміні опору ізоляції – 100 В.

3.14.6 Маса клапана повинна бути не більше 0,1 кг.

3.14.7 Просторова орієнтація клапана — будь-яка.
